葉片空氣流量計常見問題檢測

發布時間：2018-10-22

　　以下葉片空氣流量計常見問題檢測內容主要從葉片流量計的安裝、結構、檢修等問題分析整理。

　　葉片空氣流量計常見問題檢測

　　1 葉片空氣流量計的安裝位置

　　空氣流量計安裝在進氣道上，在空氣濾清器和節氣門之間。目前，汽車上應用的空氣流量計主要有葉片空氣流量計、卡門旋渦式空氣流量計、熱式空氣流量計等。

　　2 葉片空氣流量計結構

　　圖1所示是葉片空氣流量計的結構，圖2所示是葉片空氣流量計的空氣通道，圖3所示是葉片空氣流量計的電位計部分結構。

　　葉片空氣流量計的結構

　　圖1 葉片空氣流量計的結構

　　電位計2.電動汽油泵觸點(可動)3.進氣溫度傳感器4.電動汽油泵固定觸點5.測量板(葉片)6.怠速調整螺釘

　　葉片空氣流量計的空氣通道

　　圖2 葉片空氣流量計的空氣通道

　　1.進氣溫度傳感器2.閥門3.阻尼室4.緩沖板片5.主空氣通道6.測量板(葉片)7.旁通氣道

　　葉片空氣流量計的電位計部分結構圖

　　圖3 葉片空氣流量計的電位計部分結構圖

　　1.空氣   2.電動汽油泵接點3.平衡塊4.回位彈簧5.電位計部分6.空氣出口葉片空氣流量計由測量板(葉片)、緩沖板、阻尼室、旁通氣道、怠速調整螺釘和回位彈簧等組成。

　　在有的葉片空氣流量計中，還有電動汽油泵開關，其作用是當點火接通而發動機不轉動時，控制電動汽油泵不工作。一旦空氣流量計中有空氣流過時，此開關閉合，電動汽車油泵才開始工作。

　　葉片空氣流量計電位計是以電位變化檢測空氣量的裝置，它與空氣流量計測量板同軸安裝，能把因測量板開度變化而產生的滑動電阻變化轉換為電壓信號輸入ECU，如圖4(a)所示。圖4(b)所示是其工作原理圖，在測量板的回轉軸上，裝有一根螺旋回位彈簧，當吸入空氣推開測量板的力與彈簧變形后的回位力相等時，測量板即停止轉動。用電位計檢測出測量板的轉動角度，即可得知空氣流量。

　　安裝葉片空氣流量計

　　圖4 電位計與測量板的安裝關系及葉片空氣流量計的工作原理

　　(a)電位計與測量板的安裝關系 (b)葉片空氣流量計的工作原理

　　1.電位計2.自空氣濾清器來的空氣3.到發動機的空氣4.測量板5.電位計滑動觸頭6.旁通氣道

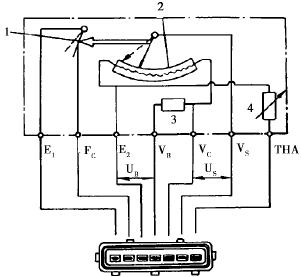

　　葉片空氣流量計內部電路

　　圖5 葉片空氣流量計內部電路

　　1.油泵開關2.電位計3.附加電阻4.進氣溫度傳感器

　　3 葉片空氣流量計檢修

　　葉片空氣流量計為體積流量型，廣泛應用于豐田、日產等汽車燃油噴射系統。在對空氣流量計進行檢測時，切忌碰撞，不要讓臟物進入流量計內，不要損壞其零部件，以免影響測量精度。

　　由于葉片空氣流量計只能檢測進氣的體積流量，ECU   根據進氣溫度信號對噴油量進行修正。進氣溫度傳感器安裝在空氣流量計主空氣通道的進氣口處。裝有燃油泵控制開關的葉片空氣流量計線束連接器共有7個接線端子，其內部電路圖如圖5所示。進氣溫度信號通過THA端子輸入ECU，氣流量信號通過VS端子輸入ECU，ECU通過VC端子給空氣流量計提供一個約為5V電壓，通過VB端子給空氣流量計提供蓄電池電壓，E2端子為搭鐵端子，F(xiàn)C端子為燃油泵控制開關端子，與燃油泵斷路繼電器相連，E1端子為搭鐵端子。

　　3.1 電阻檢測

　　關閉點火開關，拔下該流量計導線連接器，用萬用表電阻檔測量連接器內各端子間的電阻，其電阻值應符合標準;如不符，則應   換空氣流量計。表1為豐田5M-E型發動機檢測標準數據。

　　3.2 電壓檢測

　　打開點火開關，檢查相應端子間電壓，以確定空氣流量計是否正常。表2為豐田車系3VZ-FE發動機檢測標準數據。

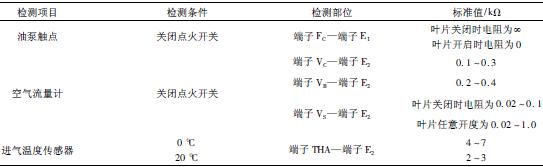

　　豐田5M-E型發動機檢測標準數據

　　表1 豐田5M-E型發動機檢測標準數據

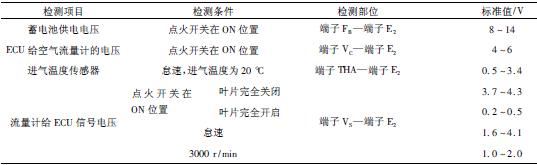

　　豐田車系3VZ-FE發動機檢測標準數據

　　表2 豐田車系3VZ-FE發動機檢測標準數據
