關于螺旋葉片下料法的計算步驟

發布時間：2019-12-30

　　在生產螺旋葉片的過程中需要對材料用量做出一個較為準確的計算，以免加工時出現材料準備過多而無法使用的現象，從而造成資源浪費，給企業帶來損失，這種方法也被稱為螺旋葉片下料法的計算步驟，有了系統化的操作數據的計算也會準確。

　　鋼材的下料法包括剪切、氣割、等離子弧切割等內容。螺旋葉片是用于輸送粘度較大和可壓縮性物料的設備，它的下料法對應的就是它輸送的物料的內容了

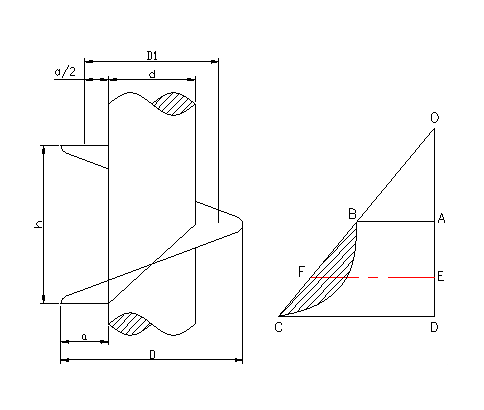

　　1.已知尺寸為f、f1、f2、a、h。

　　2.f：螺旋葉片圍繞的心圓;f1：螺旋葉片內圓直徑;f2：螺旋葉片外圓直徑;a：螺旋葉片下端寬度;h：螺旋葉片的高度。具體做法如下：

　　(1)用已知尺寸，按照1：1比例畫出俯視圖，將假想外圓12等分，得出1-12點，1-12點各點與圓心O連接，得出一系列連心線。

　　(2)用計算法求出b、L1、L2、r、c的數值。

　　式中的L1、L2分別為內、外螺旋線的實長;r為展開內圓弧半徑，c為展開外圓弧所對應的弦長，b為螺旋葉片小端的寬度。當然螺旋線實長L1、L2也可用圖解法求出，在求出c的值后，求出弦c所對應的圓心角。

　　(3)在直線a1-1上，截取長度為a-b[b=(f1-f2)/2]的線段，并將其12等分，以O為圓心，分別過各等分點畫圓弧，各圓弧截取對應的連心線，得出a1-a12點，各點到內圓的距離就是葉片上各個素線的實長。圖中黑色輪廓線為螺旋葉片的實際放樣。

　　螺旋葉片下料法的計算步驟如上所述，這種計算方法也是現在很多機械工程都需要用到的設備，它的下料法的計算對于我們分析設備的生產效率和質量有很大影響，所以我們需要熟練掌握，加以運用。
